Spannzangenfutter HSK 63 F
Spannzangenfutter HSK 63 FLiefertermin oder Eignung vorab prüfen lassen
Technische Einordnung
Spannzangenfutter HSK 63 F von Koch-Werkzeuge ist dem Bereich Spannzangenaufnahme zugeordnet und wird in 7 Ausführungen geführt. Bei Unsicherheit zu Spannzangenfutter HSK 63 F bestätigen wir Eignung, Maße und Liefermöglichkeit gern vor der Bestellung.
Maße und Kürzel richtig lesen
Wählen Sie die Ausführung anhand der vollständig angegebenen Maße und Artikelnummer. Bei Unsicherheit helfen wir vor der Bestellung.
Maß oder Anwendung prüfen lassenVerfügbarkeit für Abholungen konnte nicht geladen werden
Sicher bestellen
60+ Jahre Erfahrung
Persönliche Fachberatung aus Petershagen-Lahde
10.000+ zufriedene Kunden
Unabhängig bewertete Beratung · Kundenstimmen
Direkter Ansprechpartner
Fragen zu Auswahl oder Eignung: +49 5702 83940
Mindestbestellwert: 50 €. Für diesen Artikel gelten Shop-Rabatte ausschließlich online. Sichere Zahlung über die im Checkout angebotenen Zahlungsarten.
Produktinformationen zu Spannzangenfutter HSK 63 F. Prüfen Sie vor der Auswahl Maße, Ausführung, Werkstoff und Einsatz; bei Sonderfällen beraten wir Sie persönlich.
HSK Form F Spannfutter DIN 69893-6 mit kugelgelagerter Spannmutter
Das HSK Form F Spannfutter nach DIN 69893-6 ist für präzise Werkzeugaufnahmen in der CNC-Holz- und Plattenbearbeitung ausgelegt. Die hochwertige Ausführung aus einsatzgehärtetem Stahl, die feine Wuchtung und die geringe Rundlauftoleranz unterstützen eine zuverlässige Bearbeitung bei hohen Drehzahlen.
Durch die kugelgelagerte Spannmutter wird das Werkzeug gleichmäßig gespannt. Das sorgt für eine sichere Werkzeugaufnahme, unterstützt einen ruhigen Lauf und trägt zu sauberen Fräsergebnissen bei. Damit eignet sich das HSK-F-Spannfutter besonders für professionelle CNC-Oberfräsmaschinen und Bearbeitungszentren.
Kaufen & fachgerecht beraten lassen — alles bei Gebr. Koch aus einer Hand.
Gebr. Koch unterstützt Sie bei der Auswahl der passenden Werkzeugaufnahme, Spannzange und Spannmutter für Ihre Maschine und Anwendung.
Vorteile auf einen Blick
- HSK Form F nach DIN 69893-6
- gefertigt aus hochwertigem Stahl
- einsatzgehärtet auf 58 ± 2 HRC
- Einsatztiefe 0,8–1,0 mm
- feingewuchtet für hohe Drehzahlen
- geeignet bis 24.000 U/min
- Rundlauftoleranz < 0,005 mm
- hochglanzpolierte Ausführung
- inklusive kugelgelagerter Spannmutter
- geeignet für präzise CNC-Bearbeitung
Geeignet für
- CNC-Oberfräsmaschinen
- CNC-Bearbeitungszentren
- Nestingmaschinen
- HSC-Bearbeitung, sofern maschinenseitig geeignet
- Werkzeugaufnahmen für Fräser
- professionelle Holz-, Kunststoff- und Plattenbearbeitung
Anwendungen
- Spannen von Fräswerkzeugen
- CNC-Fräsbearbeitung
- Nestingbearbeitung
- Plattenbearbeitung
- Möbelbau
- Innenausbau
- Kunststoffbearbeitung
- Serien- und Einzelteilfertigung
Technische Daten
|
Merkmal |
Angabe |
|---|---|
|
Produkt |
HSK Form F Spannfutter |
|
Norm |
DIN 69893-6 |
|
Ausführung |
mit kugelgelagerter Spannmutter |
|
Material |
hochwertiger Stahl |
|
Härte |
58 ± 2 HRC |
|
Einsatztiefe |
0,8–1,0 mm |
|
Wuchtung |
feingewuchtet |
|
Max. Drehzahl |
bis 24.000 U/min |
|
Rundlauftoleranz |
< 0,005 mm |
|
Oberfläche |
hochglanzpoliert |
|
Lieferumfang |
inklusive kugelgelagerter Spannmutter |
Technischer Hinweis
Die optimale Rundlaufgenauigkeit hängt nicht nur vom Spannfutter ab, sondern auch von Spannzange, Spannmutter, Werkzeug, Verschmutzung, Anzugsmoment und Maschinenzustand. Für präzise Fräsergebnisse sollten Spannflächen, Kegel, Spannzange und Werkzeug regelmäßig gereinigt und geprüft werden.
Bei hohen Drehzahlen ist auf die zulässige Drehzahl aller beteiligten Komponenten zu achten. Es gilt immer die niedrigste zulässige Drehzahl von Spannfutter, Spannzange, Spannmutter und Werkzeug.
Passende Beratung & Service von Gebr. Koch
Sie sind unsicher, welches HSK-Spannfutter zu Ihrer Maschine oder Ihrem Fräser passt? Gebr. Koch unterstützt Sie bei der Auswahl der passenden Werkzeugaufnahme, Spannzange und Spannmutter.
Gerade bei CNC-Anwendungen sind Rundlauf, Wuchtung und sichere Spannung entscheidend für Schnittqualität, Werkzeugstandzeit und Oberflächenqualität. Wir beraten Sie gerne zur passenden Kombination aus Spannfutter, Spannzange und Werkzeug.
Passend dazu: VHM-Fräser, CNC-Werkzeuge, Spannzangen, Spannmuttern und Werkzeugaufnahmen.
FAQ
Was bedeutet HSK Form F?
HSK Form F ist eine Hohlschaftkegel-Aufnahme nach DIN 69893-6. Sie wird häufig in CNC-Maschinen und Bearbeitungszentren eingesetzt, besonders im Bereich Holz- und Plattenbearbeitung.
Wofür ist die kugelgelagerte Spannmutter gut?
Die kugelgelagerte Spannmutter unterstützt ein gleichmäßiges Spannen des Werkzeugs. Dadurch kann der Rundlauf verbessert und die Belastung auf Spannzange und Werkzeug reduziert werden.
Bis zu welcher Drehzahl ist das Spannfutter geeignet?
Das Spannfutter ist für Drehzahlen bis 24.000 U/min geeignet. Dabei muss immer geprüft werden, ob auch Werkzeug, Spannzange und Maschine für diese Drehzahl zugelassen sind.
Welche Rundlauftoleranz hat das Spannfutter?
Die Rundlauftoleranz beträgt < 0,005 mm. Für diese Genauigkeit müssen Spannflächen, Spannzange und Werkzeug sauber und unbeschädigt sein.
Welche Angaben brauche ich für die richtige Auswahl?
Wichtig sind HSK-Größe, Spannzangentyp, Spannbereich, Länge, maximale Drehzahl und die passende Maschinenaufnahme.

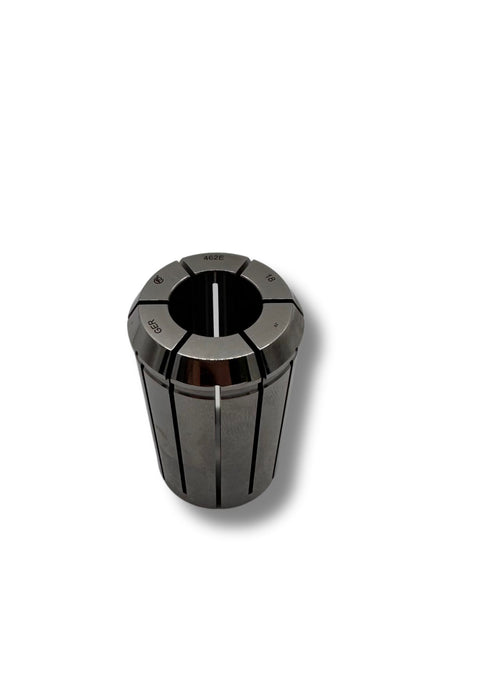

Passende Spannzange 462E
Für die Ausführung OZ1825 erhalten Sie die passende Spannzange 462E (OZ1825) direkt im Shop. Bitte gleichen Sie vor der Bestellung Spannfutter, Spannbereich und Maschinenausführung ab.
Beschaffungsartikel: Lieferzeit in der Regel 2–3 Werktage. Die tatsächliche Herstellerverfügbarkeit bleibt vorbehalten.
