GUHDO 6050 Spannfutter für Bohrerschäfte 10 mm

Produktinformationen zu GUHDO 6050 Spannfutter. Prüfen Sie vor der Auswahl Maße, Ausführung, Werkstoff und Einsatz; bei Sonderfällen beraten wir Sie persönlich.

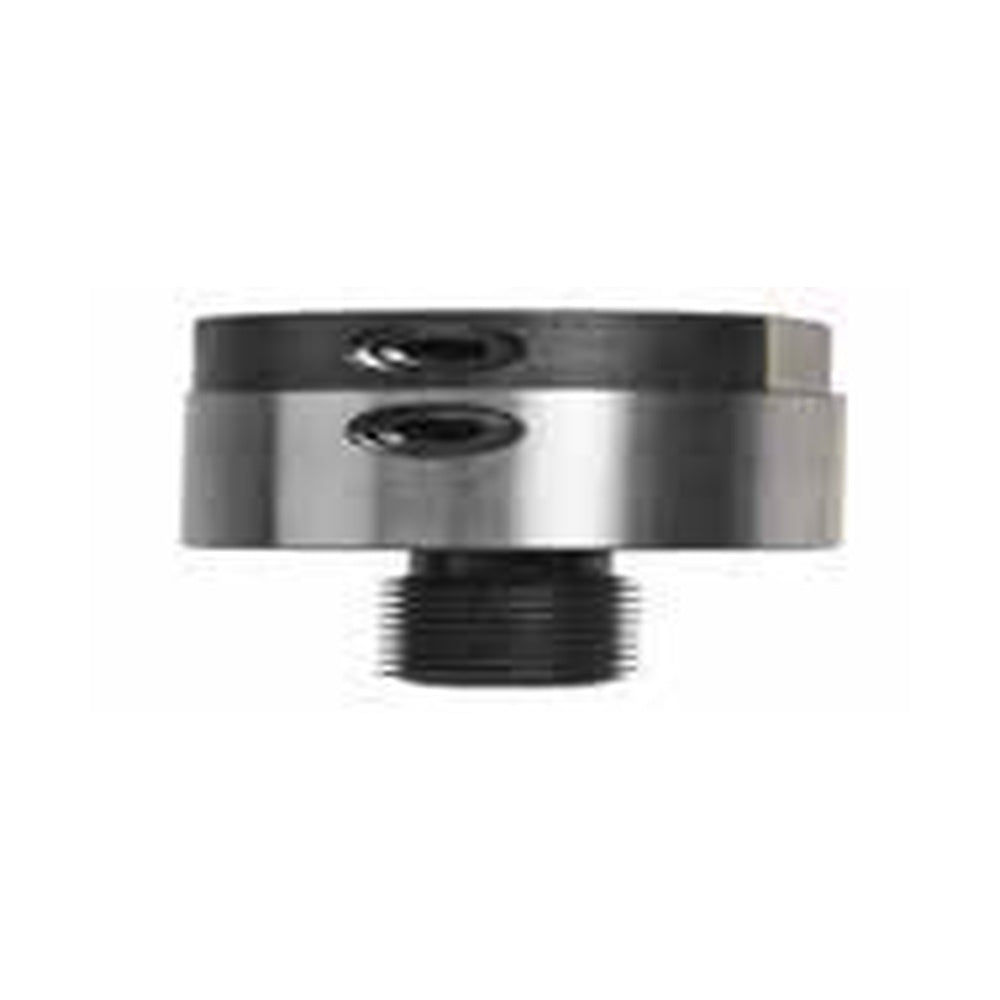

Einteiliges GUHDO Spannfutter mit zwei Spannschrauben als Verbindungs- und Aufnahmestück zwischen einem Bohrerschaft mit 10 mm Durchmesser und Spannfläche sowie der Maschinenspindel.

Ausführung passend zur Maschine wählen

Erhältlich mit M8 oder M10, je nach Variante mit Passsitz 9 × 4 mm, Passsitz 11 × 4 mm, ohne Passsitz, mit 30°-Konus sowie für Nottmeyer- oder Scheer-Spindeln. Jede Ausführung ist rechts- und linksdrehend verfügbar.

Gemeinsame Abmessungen

Bohreraufnahme d = 10 mm und Außendurchmesser D = 20 mm. Die Gesamtlänge beträgt je nach Anschluss 40, 41, 46 oder 47 mm. Die beiden Spannschrauben sichern den Schaft an seiner Spannfläche.

Vor der Bestellung prüfen

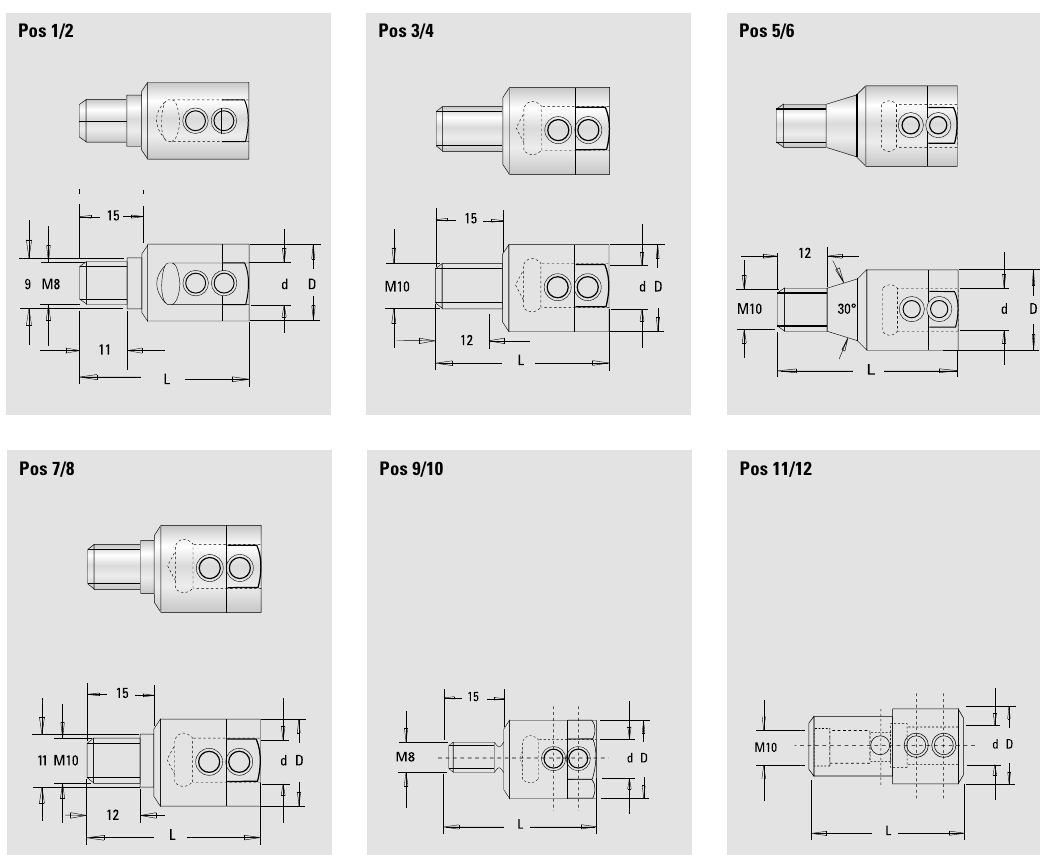

Gewinde, Passsitz beziehungsweise Konus, Drehrichtung und Maschinenfabrikat müssen exakt zur vorhandenen Spindel passen. Die Positionszeichnungen zeigen die unterschiedlichen Anschlussgeometrien.

Verkaufseinheit: 1 Stück. Shoppreise einschließlich 19 % MwSt.
